Bài này hướng dẫn kết nối biến tần KEB F4 (hoặc F5) với máy tính qua bộ điều khiển operator và phần mềm COMBIVIS 5, để sao lưu bộ tham số từ biến tần về PC và nạp lại tham số từ PC vào biến tần.
1. Phụ kiện cần chuẩn bị
Để kết nối biến tần với PC qua COMBIVIS và bộ điều khiển operator, cần các phụ kiện sau:

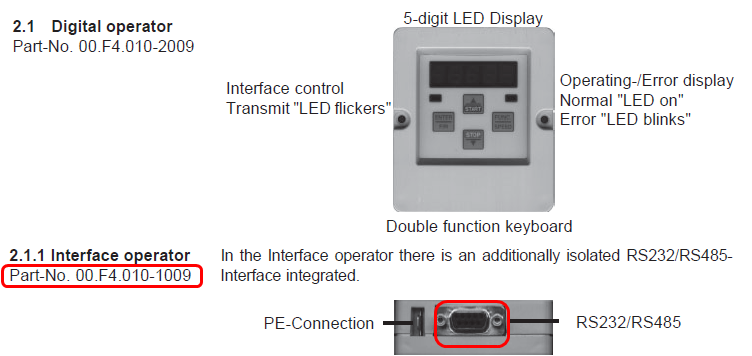

- Bộ điều khiển operator: 00F4010-1009 cho biến tần F4, hoặc 00F5060-2000 cho biến tần F5.
- Cáp RS232 nối PC với operator, mã 0058025-001D;
- hoặc thay cho cáp RS232: cáp adapter HSP5 mã 00F50C0-0010 kèm cáp adapter RJ45 mã 00F50C0-0020.
2. Đấu dây giữa operator và PC
- Dùng cáp RS232 (
0058025-001D): cắm một đầu cáp vào phía dưới bên trái operator, tại cổng X6C (RS232); đầu còn lại cắm thẳng vào cổng COM của PC (Com1). - Dùng cáp HSP5: nối cáp HSP5 với đoạn cáp ngắn có đầu RJ45. Sau đó cắm đầu RJ45 vào chính giữa bên trái operator, tại cổng X6B (RJ45); đầu còn lại của cáp HSP5 cắm thẳng vào PC.
3. Thiết lập COMBIVIS để kết nối với biến tần
Sau khi cài đặt xong COMBIVIS, mở phần mềm và kiểm tra COMBIVIS đang được thiết lập cổng giao tiếp nào. Tốc độ truyền (baud rate) và địa chỉ biến tần (inverter address) trong COMBIVIS phải giống với cài đặt trong biến tần thì mới kết nối được.
Kiểm tra trong COMBIVIS như sau:
- Vào Edit\Configuration.
- Chọn default project, chọn DIN 66019 nếu kết nối bằng cáp RS232, và đặt address bằng
1cho cả min và max. Nếu dùng cáp HSP5 thì chọn mục HSP5. - Bấm vào DIN 66019 (hoặc HSP5), chọn interface Com1 với Baudrate 9600, rồi bấm OK.
4. Chép tham số từ biến tần về PC (upload)
- Bấm File, chọn Parameter saving.
- Bấm OK.
- Bấm tiếp vào indirect.
- Nếu có hộp thoại hỏi có muốn lấy cả các parameter của operator hay không, bấm No.
- Khi tải dữ liệu từ biến tần xong, màn hình Upload/download finish hiện ra, bấm OK.
- Chọn thư mục lưu dữ liệu trên PC, đặt tên file rồi bấm Save.
5. Chép tham số từ PC vào biến tần (download)
- Bấm File, chọn Open, tìm file dữ liệu đã lưu trên PC và bấm Open để mở.
- Nếu phần mềm trong biến tần khác với dữ liệu đã lưu trên PC, sẽ có thông báo không có parameter cho type đã chọn; khi đó bấm No.
- Sau khi mở dữ liệu, nhấn nút chép (download) để nạp dữ liệu này vào biến tần, rồi nhấn Yes.
6. Trích manual F4 để tham khảo
Tài liệu gửi kèm một số trang trích từ manual F4 liên quan đến đấu dây điều khiển và mật khẩu tham số. Bản đầy đủ xem trong manual KEB COMBIVERT F4-C (PDF) hoặc trang tài liệu biến tần KEB F4.

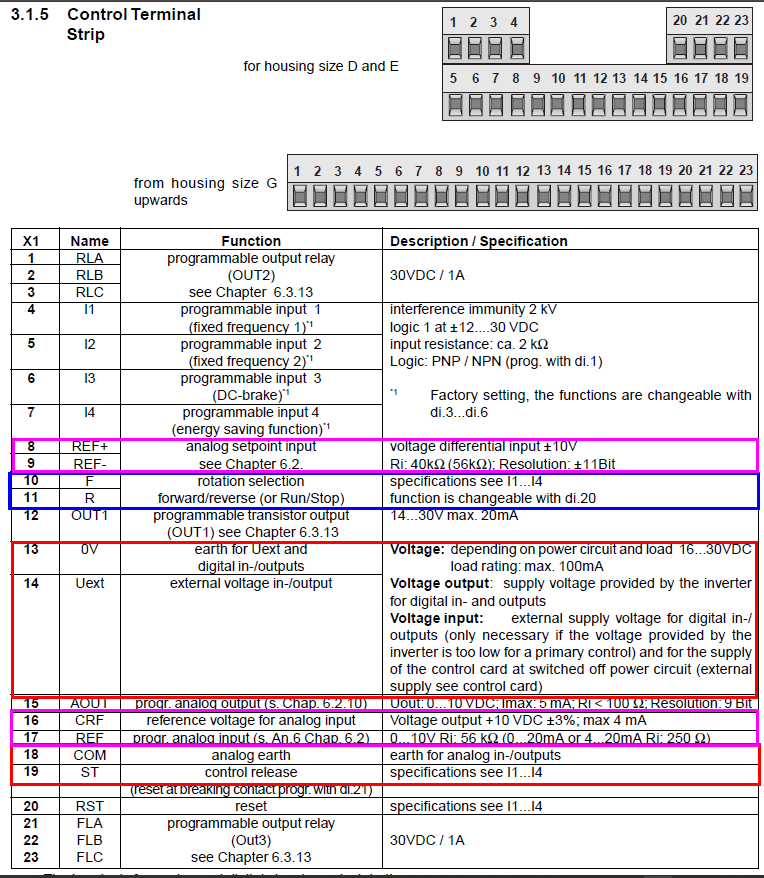

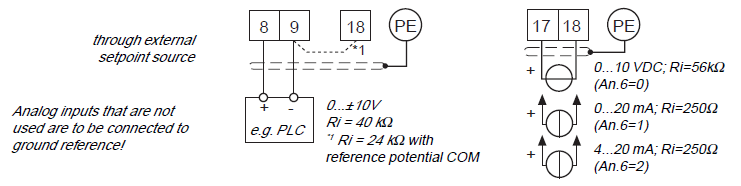

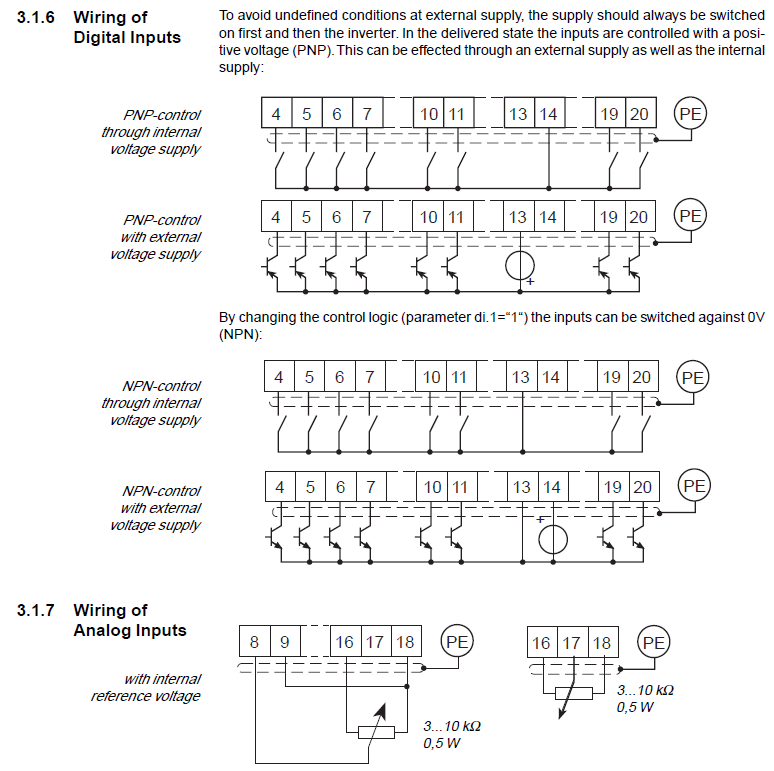

Cầu đấu dây điều khiển X1

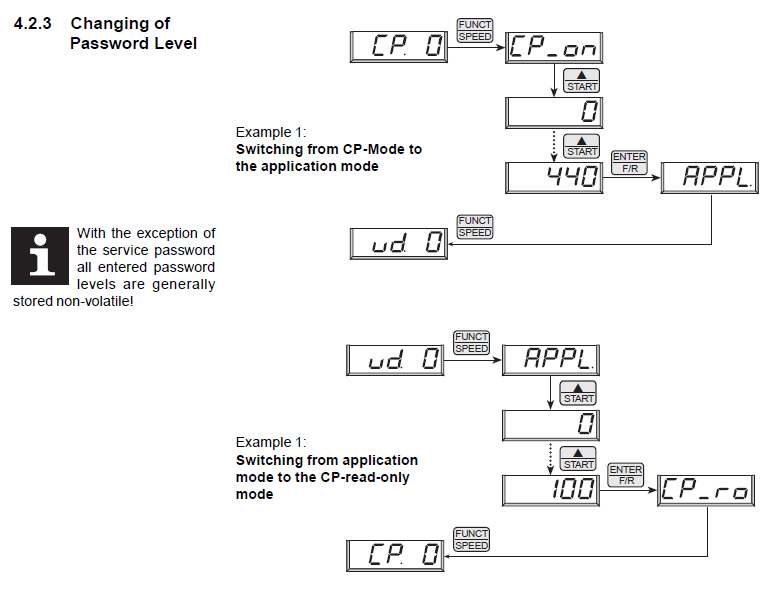

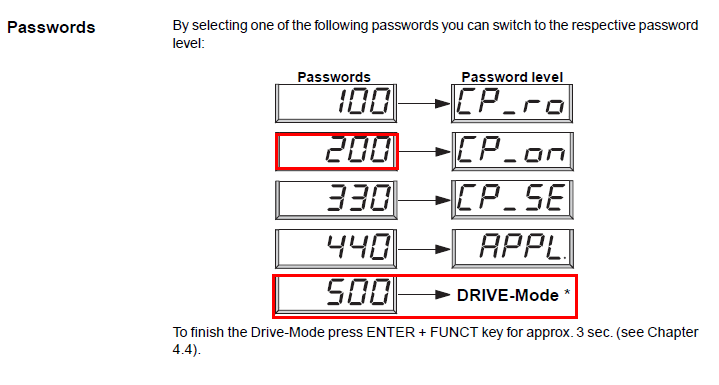

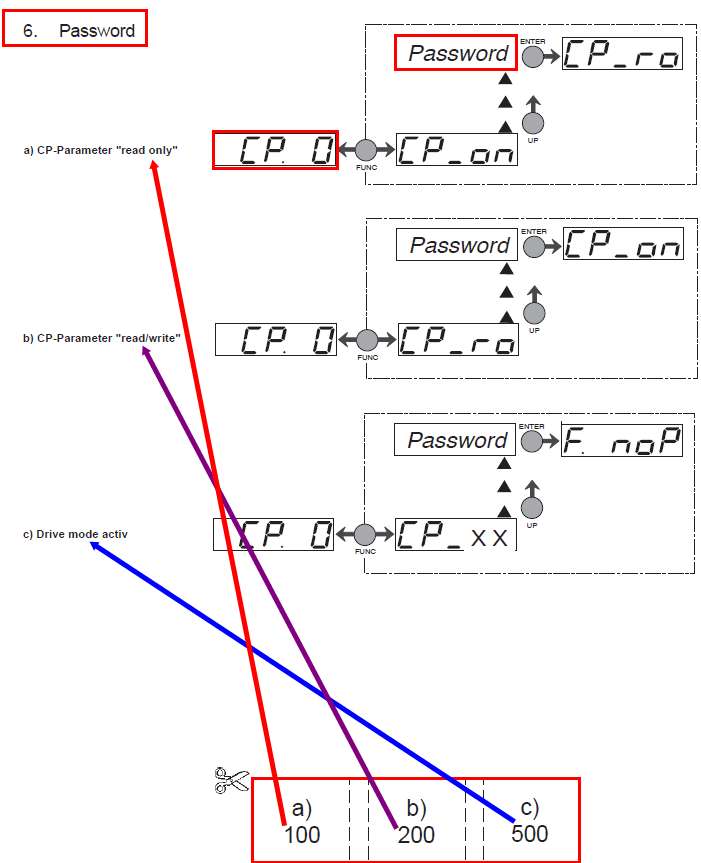

Mật khẩu và cấp truy cập tham số
